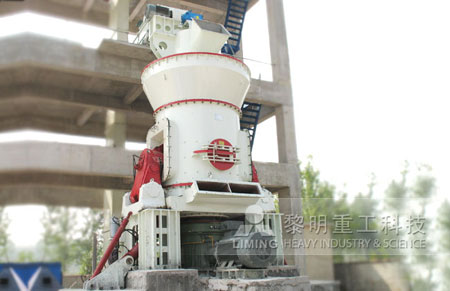

CLM系列立式磨粉机

CLM系列立式磨粉机（立磨）是黎明重工科技为解决工业磨机产量低、耗能高等技术难题，吸收欧洲很好技术并结合我公司多年很好的磨粉机设计制造理念和市场需求，经过多年的潜心设计改进后的大型粉磨设备。立磨采用了合理可靠的结构设计，配合很好工艺流程，集烘干、粉磨、选粉、提升于一体，尤其在大型粉磨工艺中，完全满足客户需求，主要技术、经济指标达到国际很好水平。

CLM系列立磨应用领域：专用玻璃纤维行业叶腊石粉的大产量高细度的粉磨；专用煤炭行业煤矸石粉的大产量粉剂生产；专用化工行业的各种化工原料的大产量粉剂生产；非金属矿行业的各种低、中及高硬度的数百种矿石的大规模的粉剂的生产制备;其他百余种行业的各种物料的大产量粉剂制备；

立式磨粉机性能特点

1、运行成本低：（1）磨粉效率高，立式磨采用磨辊与料床碾压磨碎物料、能耗低、磨粉系统的电耗比球磨系统降低40-50％，而随原料的湿度增加，节电效果更为显著。（2）金属损耗小，衬板和磨辊用特殊材质，寿命长，减少了运行成本，利用率高； （3）入磨物料粒度大，可达磨辊直径的5％左右，一般为40~100毫米，因此大中型立磨可省掉二级粉碎。

2、建设费用低：（1）立磨工艺流程简单，和球磨系统相比占地面积可减少约50%，建设费用减少约 70%，建筑面积小，占用空间少。（2）立磨集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑。可露天布置，使得建设费用低廉。

3、运转容易可靠：

（1）配有自动控制装置，可实现远程控制，操作简单容易。（2）由于有防止辊套和磨盘衬板质检直接接触的装置，避免出现破碎性剧烈震动。

4、烘干能力强

立式磨采用气体输送物料，在碾磨水分较大的物料时可控制进风温度，使产品达到更终水份，在立磨内可烘干水分高达12~15％的物料，即使是烘干球磨，也只能烘干水份为3~4％的物料。

5、产品质量稳定，颗粒级配均匀。物料在磨内停留时间短，易于对产品粒度及化学成分的检测和控制，产品质量稳定。

6、维修方便，通过检修油缸、翻转动臂、辊套、衬板在很短时间就能更换。

7、环保、节能；振动小，噪音低，扬尘少，操作环境清洁，适应环保要求。

立式磨粉机结构特点

立磨的主要结构由分离器、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成 。分离器是决定磨粉产品粗细度的重要部件，它由可调速的传动装置、转子、导向风叶、壳体、粗粉落料锥斗、出风口等组成，是一种高效、节能、快捷的选粉装置。磨辊是对物料进行碾压粉磨的主要部件。它被装在磨机的弯臂上，在外力的作用下，紧压在磨盘的物料上，在磨盘的带动下，磨辊随之转动，从而使物料被碾压而粉碎。磨盘固定在减速机的输出轴上，磨盘上部为料床，料床上有环形槽，物料就是在环形槽内被磨辊碾碎的。加压装置是提供磨辊碾磨压力的部件，它由高压油站、液压缸拉杆、蓄能器等组成，能向磨辊施加足够的压力使物料粉碎。减速机是传递动力的主要部件，磨盘的转速就是减速机输出轴的转速。

立式磨粉机工作原理

电动机通过减速机带动磨盘转动，同时热风从进风口进入立磨内，物料从下料口落在磨盘中间，由于离心力作用，物料从磨盘中间向磨盘边缘移动，经过磨盘上的环形槽时，受到磨辊的碾压而粉碎，被粉碎的物料继续向磨盘边缘移动，直到被风环处的气流带走，而大颗粒物料又掉落到磨盘上继续粉碎。气流中的物料经过上部的分离器时，在导向叶片的作用下，粗料从锥斗落到磨盘上，细粉随气流一齐出磨，被系统的集尘器收集，被收集的粉料即为立磨磨出的产品。物料在与壳体中气体接触的过程中被烘干，达到产品所需的干湿度。通过调节分离器导向风叶的角度（小型立磨不可调）和分离器转子的转速，便可达到产品所需的粗细度。

立式磨粉机工艺流程

立式磨粉机根据增湿塔和除尘器的位置，有两种不同的布置方案，即三风机系统和双风机系统。采用旋风收尘器进行产品收集。这种布置方式可降低系统的工作负压和通过收尘器的气体量。可用电收尘器也可使用袋收尘器作为更终除尘设备；采用的收尘装置可以是电收尘器或袋收尘器，出磨气体直接进入收尘器，该系统减少了设备台数，简化了系统配置。

立式磨粉机技术参数

型   号	产 量 （t/h）	原煤水分	煤粉细度（R0.08)	煤粉水分 （%）	电机功率 （kw）
CLM-1250M	7-12	<15%	5-12%	≤1	132
CLM-1300M	10-15	<15%	5-12%	≤1	185
CLM-1400M	12-17	<15%	5-12%	≤1	200
CLM-1500M	16-22	<15%	5-12%	≤1	250
CLM-1700M	20-28	<15%	5-12%	≤1	315
CLM-1900M	26-35	<15%	5-12%	≤1	400
CLM-2200M	35-45	<15%	5-12%	≤1	500
CLM-2400M	40-50	<10%	5-12%	≤1	560
CLM-2800M	50-62	<10%	5-12%	≤1	710

注：1、原煤哈氏可磨数≥55；2、可用于粉磨无烟煤，煤粉细度（R0.08)≤3%

立式磨粉机参数表二：CLM系列立式磨粉机生料磨规格、技术参数表(水泥行业)

型   号	产 量 （t/h）	原煤水分	生料细度（R0.08)	生料水分 （%）	电机功率 （kw）
CLM-1500M	7-12	<10%	≤12%	≤1	280
CLM-1700M	10-15	<10%	≤12%	≤1	400
CLM-1900M	12-17	<10%	≤12%	≤1	500
CLM-2200M	16-22	<10%	≤14%	≤1	800
CLM-2400M	20-28	<10%	≤14%	≤1	900
CLM-2800M	26-35	<10%	≤14%	≤1	1120
CLM-3400M	35-45	<10%	≤15%	≤1	1800
CLM-3700M	40-50	<10%	≤15%	≤1	2240
CLM-4800M	50-62	<10%	≤15%	≤1	3800

注：原料易磨性（Band）指数≤ 13kwh/h

立式磨粉机参数表三 ：CLM系列立式磨粉机规格、技术参数(烟气脱硫)

型  号	产 量 （t/h）	入磨物料水分 （%）	石灰石粉细度 （325目）	电机功率 （kw）
CLM-1250X	6-9	≤5	90%通过	132
CLM-1300X	9-13	≤5		200
CLM-1500X	13-18	≤5		280
CLM-1700X	18-25	≤5		355
CLM-1900X	25-32	≤5		450
CLM-2200X	32-40	≤5		560
CLM-2400X	40-50	≤5		710
CLM-2800X	50-65	≤5		900

注：石灰石Band功指数≤12kwh/h.

立式磨粉机参数表四：CLM系列立式磨粉机规格、技术参数(冶金行业)

型  号	产 量 (t/h)	原煤水分	煤粉细度 （200目）	煤粉水分 （%）	主电机功率 （kw）
CLM-800M	3-5	≤10(%)	80%通过	≤1	55
CLM-1100M	5-8	≤12(%)			110
CLM-1250M	9-13	≤15(%)			132
CLM-1300M	13-17	≤15(%)			160
CLM-1500M	18-22	≤15(%)			250
CLM-1700M	22-30	≤15(%)			315
CLM-1900M	30-40	≤15(%)			400
CLM-2200M	40-50	≤15(%)			500
CLM-2400M	50-70	≤15(%)			630
CLM-2800M	70-100	≤15(%)			800

注：原煤哈氏可磨数≥55

注：黎明重工科技保留更改产品设计与规格的权利，届时恕不另行通知。
