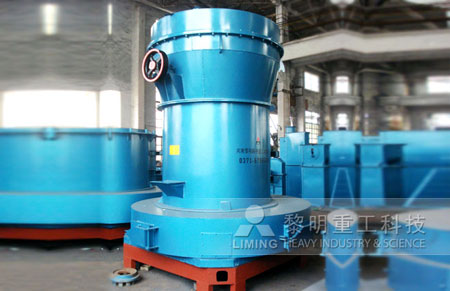

YGM系列高压悬辊磨粉机

高压悬辊磨粉机

YGM系列高压悬辊磨粉机是我公司总工程师白英辉先生在多年从事磨机研发经验的基础之上,结合多年来用户使用磨粉设备的实际情况,针对磨粉行业发展的需要,自行研发的新型专利产品,从而开创了国际工业磨粉很好、低能耗的新纪元。

YGM系列高压悬辊磨粉机主要适用于加工莫氏硬度9.3级以下,湿度在6%以下的各种非易燃易爆矿产物料的加工,在冶金、建材、化工、矿山、高速公路建设、水利水电等行业有着广泛的应用,是加工石英、长石、方解石、石灰石、滑石、陶瓷、大理石、花岗岩、白云石、铝矾土、铁矿石、重晶石、膨润土、煤矸石、煤等物料的理想选择,物料的成品细度可在0.613毫米到0.033毫米之间调整。

高压悬辊磨粉机性能特点

1、独特的设计。主机磨腔内,在梅花架上部设计了1500kg—2000kg的加压装置,同等动力下,产量提高10-30%,研磨装置对物料的碾压力提高了800-1500kgf, 成品细度更细可达1000目。 2、物料适用性强,可针对莫氏硬度9.3级以下的各种物料。 3、除尘效果完全达到国家的标准。4、磨辊装置采用很好很好的加工工艺,重叠式多级密封保证了良好的密封效果。5、磨辊、磨环更换周期长,剔除了离心粉碎机易损件更换周期短的弊病。 6、研磨装置采用重叠式多级密封,密封性能好。

高压悬辊磨粉机工作原理

YGM系列高压悬辊磨粉机整套设备由主机、减速机、分析机、管道装置、鼓风机、除尘器、颚式破碎机、畚斗提升机、电磁振动给料机、电控系统等组成。

在YGM系列高压悬辊磨粉机的主机中,磨辊总成通过横担轴悬挂在磨辊吊架上,磨辊吊架与主轴及铲刀架固定连接,压力弹簧压在磨辊轴承室的悬臂外端面上,以横担轴为支点迫使磨辊紧紧压在磨环内圆表面上,当电机通过传动装置带动主轴转动时,装在铲刀架上的铲刀与磨辊同步旋转,磨辊在磨环内圆滚动的同时绕自身轴自转。电动机通过传动装置带动分析机旋转,叶轮转速越高,分选出的粉子越细。为保证磨机在负压状态下工作,增加的气流量通过风机与主机间的余气管排入布袋除尘器,被净化后排入大气。 YGM系列高压悬辊磨粉机的风选气流是在风机-磨壳-旋风分离器-风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境无污染。

超压梯形磨粉机技术参数

产品型号 YGM75 YGM85 YGM95 YGM130
磨辊个数 3 3 4 5
磨辊尺寸 直径 (mm) 260 270 310 410
高度 (mm) 150 140 170 210
磨环尺寸 直径 (mm) 780 830 950 1280
高度 (mm) 150 140 170 210
更大进料尺寸 (mm) 15 20 25 30
处理能力 (t/h) 1-3 1.2-4 2.1-5.6 2.5-9.5
电机功率 主机功率 (kw) 18.5 22 37 75
风机功率 (kw) 15 22 30 75
选粉机功率(kw) 2.2 4 5.5 7.5
重量 (t) 4.8 8.5 16 25.7
外形尺寸 (mm) 4300×3500×5100 5300×4100×5200 7100×5900×7900 7900×8000×9700

注:黎明重工科技保留更改产品设计与规格的权利,届时恕不另行通知。
