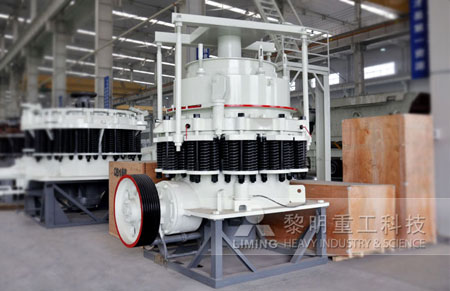

CS系列很好弹簧圆锥破碎机

CS系列很好弹簧圆锥破碎机

CS系列很好弹簧圆锥破碎机是我公司在引进、吸收国外技术的基础上,根据客户的需求,基于层压破碎原理及多破少磨概念设计研发的集高摆频、优化腔型和合理冲程于一体的现代高性能弹簧圆锥破碎机。

CS系列圆锥破碎机的工作原理

工作时,由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动,使得破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后,物料破碎至要求粒度,经下部排出。

CS系列圆锥破碎机的应用领域

广泛应用于金属与非金属、水泥厂、建筑、冶金、交通沙石骨料生产等行业,以及建筑碎石、机制砂生产流程中。

CS系列圆锥破碎机的组成架构

主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部以及传动等部分组成。其辅助部分由电气系统、稀油润滑系统、以及液压清腔系统组成。定锥总成主要有调整套、轧臼壁等组成,动锥总成主要由主轴、动锥体、破碎壁等组成,传动部分主要由大带轮、传动轴、小锥齿轮、大锥齿轮等组成。

CS系列圆锥破碎机的性能特点

1、性能高:通过腔型优化设计以及采用合理速度与冲程相结合,从而使该机型在相同动锥直径的情况下做功更多。与同类型的弹簧圆锥破碎机相比,具有更高的性能和生产能力。2、稳定性好:当有铁块等非破碎物进入机内时,过铁保护装置会自动将其释放,然后自动复位。过铁保护具有固定的排料口返回点,杂铁通过破碎腔后,能够迅速恢复原有的排料口。3、可靠性高:采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统,保证了设备坚固耐用,运行可靠。4、产品粒度组成好:采用层压破碎原理,使产品中立方体所占比例明显提高,针片状石子减少,粒级更均匀。5、清腔方便:如果弹簧圆锥破碎机在负荷状态下停机,液压清腔系统可迅速清理破碎腔,大大减少了停机时间。6、分体润滑:多点控制的独立稀油润滑系统,可确保该机型轴承润滑的双重保护,以及可实现整机自动安全保护。7、维修方便易于操作:所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便。8、生产成本低:由于生产能力大,可靠性高,维修方便,大大降低了生产成本。9、应用广泛:CS系列很好弹簧圆锥破碎机的特点在于使破碎机发挥出更大性能以适用于各种破碎工艺:从特粗碎到细碎,从固定式破碎到移动破碎站。

CS系列圆锥破碎机技术参数

型号 动锥直径 mm (inch) 腔型 给矿口尺寸 出料口可调整尺寸 (mm) 主轴转速 (r/min) 功率 (kw) 产量 (ton/hour) 重量 (ton) 外型尺寸 (mm)
闭口边 (mm) 开口边 (mm)
CSB75 900 (3’) 细型 83 102 9-22 580 75 45-91 15 2821×1880×2164
粗型 159 175 13-38 59-163
CSB110 1200 (4’) 细型 127 131 9-31 485 110 63-188 20 2821×1974×2651
中型 156 156 13-38 100-200
粗型 178 191 19-51 141-308
CSB160 1295
(4 1/4’)
细型 109 137 13-31 485 160 109-181 27 2800×2342×2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-349
CSB220 1650 (5 1/2’) 细型 188 209 16-38 485 220 181-327 55 3911×2870×3771
中型 213 241 22-51 258-417
粗型 241 268 25-64 299-635
CSB315 2134 (7’) 细型 253 278 19-38 435 315 381-726 110 4613×3251×4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 789-1270

注:黎明重工科技保留更改产品设计与规格的权利,届时恕不另行通知。
